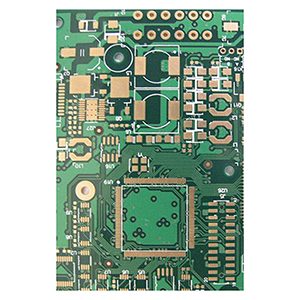

Ievads iespiedshēmu plašu izgatavošanas procesos

Iespiedshēmu plākšņu ražošanas process ir pārveidot projektētās shēmas reālās platēs, veicot virkni soļu, lai tās būtu ērti uzstādīt un savienot elektroniskos komponentus.

Drukas shēmu plašu modeļu drukāšana

Izdrukājiet pabeigto shēmas plates maketu uz pārnespapīra. Pārliecinieties, ka drukāšanas laikā transferpapīra spīdīgā puse ir vērsta uz augšu. Parasti ieteicams uz vienas lapas izdrukāt vairākas kopijas, lai vēlāk varētu izvēlēties vienu ar vislabāko kvalitāti.

Vara plātnes griešana

Vara plātne ar vara pārklājumu apzīmē shēmas plates materiālu ar vara foliju abās pusēs. Sagrieziet vara plātni vajadzīgajā izmērā atbilstoši faktiskajām shēmas plates vajadzībām, pēc iespējas izvairoties no materiāla zudumiem.

Vara plaķētās plātnes iepriekšēja apstrāde

Ar smalku smilšpapīru rūpīgi noņemiet oksīda slāni no vara plātnes virsmas. Apstrādātajai plātnei jābūt spīdīgai un bez redzamiem traipiem, kas palīdz tonerim pārneses laikā stingri pieķerties vara virsmai.

Shēmas plates modeļu pārnešana

Izgrieziet iespiedshēmas modeli atbilstošā izmērā un novietojiet pusi ar modeli cieši pret sagatavoto vara plātni. Saskaņojiet tās un ievietojiet vara plātni ar vara pārklājumu termiski pārneses iekārtā, kas iepriekš uzsildīta līdz 160-200 °C. Parasti pietiek ar 2-3 pārnešanas reizēm, lai modelis stingri pieliptu. Uzmanieties, lai darbības laikā izvairītos no apdegumiem.

Shēmas plates labošana un kodināšana

Pēc pārneses pārbaudiet, vai raksts ir pabeigts. ar melnu eļļas bāzes pildspalvu pieskarieties trūkstošajām daļām. Pēc tam ievietojiet plati kodināšanas šķīdumā, ko parasti gatavo, sajaucot koncentrētu sālsskābi, ūdeņraža peroksīdu un ūdeni proporcijā 1:2:3. Vienmēr vispirms pievienojiet ūdeni, pēc tam pārējās ķimikālijas un veiciet piesardzības pasākumus, lai izvairītos no saskares ar ādu vai apģērbu. Pēc tam, kad vara slāņi ir pilnībā atstaroti, noņemiet plati un rūpīgi nomazgājiet to ar ūdeni.

Shēmas plates urbšana

Lai uzstādītu elektroniskos komponentus, attiecīgajās plates vietās izurbiet caurumus. Urbju lielumu izvēlieties atbilstoši komponentu vadu biezumam. Lai nodrošinātu kvalitāti, nostipriniet plati un uzturiet mērenu urbšanas ātrumu.

Shēmas plates virsmas apstrāde

Pēc urbšanas ar smalku smilšpapīru noņemiet toneru (vai pulveri) no plates, pēc tam rūpīgi nomazgājiet to ar ūdeni. Kad tā ir sausa, vienmērīgi uzklājiet kolofonijas šķīdumu uz tās puses, kurā atrodas shēma, lai uzlabotu lodēšanas kvalitāti. Var izmantot karstā gaisa pistoli, lai palīdzētu kolofonijai nostāvēties 2-3 minūšu laikā.

Izkārtojuma dizains un izvēle

• Vienpusēja plate:Piemērots lētu un vienkāršu shēmu projektiem. Vajadzības gadījumā var izmantot starpsavienojuma vadus. Ja nepieciešams pārāk daudz džemperu vadu, apsveriet iespēju izmantot divpusēju plati.
• Divpusēja plate:Divpusējas plates var izgatavot ar vai bez PTH (caur caurumiem ar pārklājumu). PTH ir dārgāka, un to izmanto, ja shēmas ir sarežģītas vai blīvas. Mēģiniet samazināt līdz minimumam pēdas komponentu pusē un PTH caurumus izmantojiet galvenokārt elektriskajiem savienojumiem, nevis komponentu montāžai. Samaziniet caurumu skaitu, lai ietaupītu izmaksas un palielinātu uzticamību.
• Komponentu platības attiecība pret plates platību:Izvēloties starp vienpusējām vai divpusējām platēm, ņemiet vērā komponentu laukuma (C) attiecību pret kopējo plates laukumu (S), lai nodrošinātu pareizu izkārtojumu un montāžu. “US” parasti attiecas uz plates vienas puses laukumu. Tipiskās S:C attiecības meklējiet projektēšanas rokasgrāmatās.

Drošības pasākumi

Visa procesa laikā ir saistīta ar augstu temperatūru, spēcīgām kodīgām ķīmiskām vielām un mašīnu darbību, tāpēc vienmēr veiciet aizsardzības pasākumus, lai nodrošinātu drošību.
