lēciens v-skrējiens

lēciena v-veida iegriezumu veidošana ar selektīvu PCB v-veida rievu tehniku

“Jump V-scoring” ir tehnisks termins elektronikas un PCB nozarē, ko galvenokārt izmanto PCB (iespiedshēmas plates) atdalīšanas procesos. Šis paņēmiens uzlabo plates mehānisko izturību, vienlaikus izpildot depanelēšanas prasības.

Apraksts

Pārlēkt V-veida iegriezumu (izlaist V-veida gropi PCB)

V-izgriešana ar lēcienu, kas pazīstama arī kā V-gropes izlaišanas PCB, attiecas uz V-izgriešanas (V-izgriešanas) procesu PCB depanelēšanā, kurā griezējinstruments izlaiž atsevišķas zonas un neizgriež, bet izgriež tikai tās vietas, kur nepieciešama atdalīšana, atstājot citas zonas neizgrieztas.

Pielietojuma scenāriji

  1. Parasti izmanto, ja atsevišķām vienas plates daļām ir jāsaglabā savienojums vai ja PCB konstrukcijā ir nepieciešams saglabāt savienojuma stiprību īpašās konstrukcijās.
  2. Tipiski pielietojumi: plates ar savienojošiem tiltiņiem, daļēja panelizācija vai elektroniskie izstrādājumi ar īpašām strukturālām prasībām.

Priekšrocības

  1. Uzlabo vispārējo PCB izturību un palīdz novērst nejaušu lūzumu transportēšanas vai montāžas laikā.
  2. Elastīgi atbilst dažādām depanelēšanas un savienojumu prasībām īpašās jomās.

Piemērs

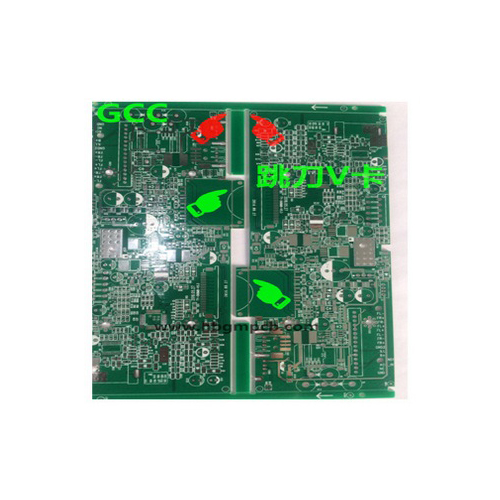

Piemēram, paneļplātnei, kur lielākā daļa apgabalu ir jāatdala, izņemot segmentu vidū, var izmantot lēciena V-veida griezumu – V-veida griezuma rīks automātiski pacels un izlaidīs šo apgabalu, neizgriežot.
