IC substrāts

IC substrāts mikroshēmu savienošanai ar iespiedplatēm

IC substrāti kalpo kā augstas precizitātes mikroshēmu plates, kas savieno mikroshēmas ar mikroshēmu plātnēm un darbojas kā neaizstājami kritiski svarīgi komponenti mūsdienu augstas klases mikroshēmu iepakojumā un elektroniskajos produktos.

Apraksts

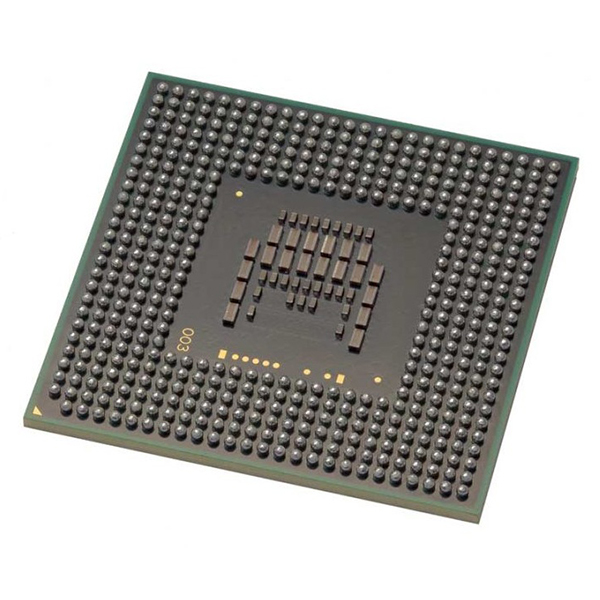

IC substrāts, pilnībā pazīstams kāIntegrālās shēmas substrāts, ir mikroshēmu plate, ko izmanto integrālās shēmas mikroshēmu (IC) nesējiem un savienošanai ar iespiedshēmām (PCB). Tas kalpo kā tilts starp mikroshēmu un pamatplati, darbojoties kā neaizstājams galvenais materiāls un struktūra progresīvajā iepakošanas tehnoloģijā.

IC substrāta pamatfunkcijas

  1. Atbalsta un aizsargā mikroshēmu:Fiziski nes mikroshēmu, pasargājot to no bojājumiem.
  2. Elektriskais savienojums:Savieno mikroshēmas mikroshēmas adatas (vai lodēšanas lodītes) ar PCB, izmantojot sīkas mikrolīnijas, nodrošinot signālu un enerģijas pārraidi.
  3. Siltumvadība:Lai uzturētu mikroshēmas darba temperatūru, tā palīdz izvadīt siltumu no mikroshēmas.
  4. Ļauj veidot augsta blīvuma iepakojumu:Atbalsta augsta blīvuma un augstas veiktspējas iepakošanas metodes, piemēram, BGA, CSP un FC.

Mikroshēmu substrātu veidi

  1. BT substrāti:galvenokārt no BT sveķiem, kas piemēroti lielākajai daļai vispārējas nozīmes integrālshēmu iepakošanai.
  2. ABF substrāti:Izmantojot ABF (Ajinomoto Build-up Film) materiālu, ideāli piemēroti liela blīvuma un ātrgaitas mikroshēmu iepakošanai, piemēram, augstas klases CPU, GPU un tīkla mikroshēmām.
  3. Keramikas substrāti:Izmanto īpaši augstas frekvences un augstas uzticamības lietojumos, piemēram, kosmosa un militārajā sektorā.

IC substrātu un tradicionālo PCB atšķirības

  1. Smalkāka izsekojamība, lielāks slāņu skaits, mazākas caurviju atveres un sarežģītāki ražošanas procesi.
  2. Atbalsta lielāku I/O blīvumu un stingrākas signālu integritātes prasības.
