6 slāņu iespiedshēmas plate

6 slāņu iespiedshēmu plates liela blīvuma lietojumiem

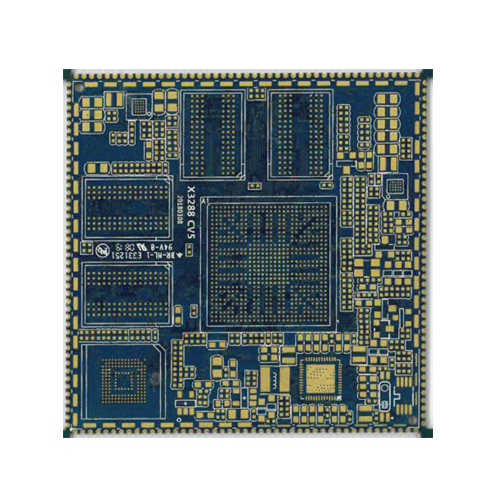

Sešu slāņu iespiedshēmu plates ir daudzslāņu PCB, kas izgatavotas, pārmaiņus laminējot sešus vadošas vara folijas slāņus un izolācijas slāņus. Sešslāņu PCB var nodrošināt vairāk vietas maršrutēšanai un labāku elektrisko veiktspēju, tāpēc tās ir īpaši piemērotas sarežģītiem, ātrdarbīgiem un liela blīvuma elektronisko izstrādājumu projektiem.

Apraksts

Sešslāņu drukātās shēmas plates (6 slāņu PCB) pārskats

Sešu slāņu iespiedshēmu plates (6 slāņu PCB) ir daudzslāņu plates ar sešiem vadošas vara folijas slāņiem. Sešslāņu PCB parasti izgatavo, pārmaiņus kārtojot ārējos un iekšējos slāņus, kas atdalīti ar izolācijas materiāliem. Salīdzinot ar divslāņu vai četru slāņu platēm, 6 slāņu PCB nodrošina lielāku vadu blīvumu, labāku elektromagnētisko savietojamību (EMC) un labāku signālu integritāti, tāpēc tā ir piemērota ātrdarbīgiem, augstas veiktspējas vai sarežģītiem shēmu projektiem.

Tipiska 6 slāņu PCB struktūra

  1. Augšējais slānis (L1, parasti komponentu montāžai un maršrutēšanai)
  2. Iekšējais 1. slānis (L2, parasti zemējuma slānis GND)
  3. Iekšējais 2. slānis (L3, parasti jaudas slānis)
  4. Iekšējais 3. slānis (L4, parasti signāla slānis)
  5. Iekšējais 4. slānis (L5, parasti signāla slānis vai jaudas/zemes slānis)
  6. Apakšējais slānis (L6, parasti komponentu montāžai un maršrutēšanai)

Galvenās 6 slāņu PCB iezīmes

  • Daudzslāņu struktūra ļauj veikt sarežģītu shēmu maršrutēšanu un daudzkārtēju jaudas/zemes pārvaldību.
  • Lieliska signāla integritāte, piemērota ātrdarbīgai signālu pārraidei.
  • Izcila elektromagnētiskā savietojamība, samazina elektromagnētiskos traucējumus (EMI).
  • Atbalsta kompaktāku dizainu, ideāli piemērots liela blīvuma un augstas veiktspējas elektroniskiem izstrādājumiem.

Sešslāņu drukātās shēmas plates galvenie lietojumi

  • Sakaru iekārtas.
  • Serveri un augstas klases datori.
  • Rūpnieciskās vadības sistēmas.
  • Medicīnas elektronika.
  • Automobiļu elektronika.
  • Ātrgaitas datu glabāšanas ierīces u. c.
