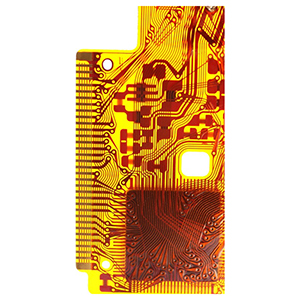

materiālu izvēle ātrgaitas elastīgajām ķēdēm

Ātrgaitas lokanās shēmas, kas ir svarīga alternatīva tradicionālajām iespiedshēmām (PCB), tiek plaši izmantotas scenārijos, kuros nepieciešama telpiska elastība un dinamiska saliekšana, pateicoties to izcilajai lokanībai uzstādīšanas laikā un visā kalpošanas laikā.

Tomēr ātrgaitas signālu pārraides lietojumos elastīgās shēmas bieži saskaras ar veiktspējas pasliktināšanos, kas ir mudinājis konstruktorus turpināt inovācijas elastīgo shēmu materiālu izvēlē un konstrukcijas izstrādē.

Elastīgo ķēžu elektriskās īpašības

1. Elastīgo ķēžu elektrisko veiktspēju ietekmē vairāki faktori. Pirmkārt, termiskās izplešanās koeficients (CTE) ir galvenais parametrs, kas rūpīgi jāņem vērā projektēšanā. Salīdzinot ar daudzslāņu cietajām PCB, elastīgajām shēmām ir augstākas CTE vērtības, jo trūkst strukturālās aizsardzības, tāpēc tās ir jutīgākas pret veiktspējas svārstībām, ko izraisa termiskā izplešanās un saraušanās. Turklāt elastīgo shēmu pamatmateriālam ir tendence absorbēt mitrumu, kas ne tikai samazina siltuma vadītspēju, bet arī vēl vairāk palielina CTE, kā rezultātā kopējā vadītspēja ir zemāka.
2. Lai uzlabotu elektrisko veiktspēju ātrgaitas lietojumos, par vienu no labākajiem pamatmateriāliem uzskata šķidro kristālu polimēru (LCP). LCP nodrošina zemu mitruma absorbciju, zemu CTE un lieliskas augstfrekvences īpašības. Tas lieliski darbojas ātrgaitas PCB un cieto elastīgo plātņu konstrukcijās, efektīvi uzlabojot shēmas stabilitāti un signālu integritāti.

Shēmas integrācija un elektriskā optimizācija

1. Elastīgo shēmu integrācija ar cietajām shēmām ir tehnisks izaicinājums. Pareizi savienojot elastīgās shēmas ar PCB, var efektīvi samazināt shēmas spriegumu un līdz minimumam samazināt termiskās izplešanās radītās problēmas. Tajā pašā laikā, izmantojot elastīgu iekapsulēšanu, dielektriskās plēves, pārsegus vai līmes slāņus kā buferus, var vēl vairāk optimizēt elektriskos savienojumus un uzlabot vadītspēju. Šiem materiāliem ir ne tikai laba lokanība, bet tie arī palīdz sadalīt spriegumu galvenajos punktos, uzlabojot vispārējo uzticamību.
2. Projektēšanas laikā ir svarīgi izvairīties no lodēšanas savienojumu izvietošanas pārāk tuvu lieces zonām, lai novērstu lodēšanas savienojumu bojājumus atkārtotas lieces dēļ. Turklāt pārmērīgi sakrautas pēdas var samazināt shēmas elastību, un pēcapstrādes posmi, piemēram, kodināšana un vara pārklājums, var arī sabojāt līmes un pārklājuma slāņus, ietekmējot shēmas darbību.

Elastīgo shēmu mehāniskās īpašības

Elastīgo shēmu mehāniskās īpašības galvenokārt ierobežo to CTE un laminēto materiālu, piemēram, adhezīvu un savienotāju, izstrāde. Jaunu adhezīvu un pārklājuma materiālu izmantošana ievērojami uzlabo elastīgo shēmu mehānisko izturību un elastību. Samazinot cieto savienojuma punktu skaitu, elastīgās shēmas var iegūt lielāku mehānisko brīvību, lai pielāgotos sarežģītākiem 3D izkārtojumiem un dinamiskai videi.

Elastīgo shēmu lietojumi un turpmākā attīstība

Lokanās shēmas plaši izmanto tādās augstākās klases jomās kā medicīna, automobiļu rūpniecība un kosmiskā aviācija. Attīstoties 3D drukāšanas tehnoloģijai, elastīgo shēmu projektēšana un ražošana kļūst elastīgāka un efektīvāka. 3D drukāšana ne tikai ļauj veikt daudzslāņainu materiālu drukāšanu, bet arī ļauj ātri izgatavot sarežģītu struktūru prototipus, samazinot atkarību no tradicionālās mehāniskās apstrādes. Nākotnē elastīgās shēmas var integrēt dinamisku sietu veidošanu un jaunus materiālus (piemēram, LCP un modernas līmes un pārklājumu kārtas), lai vēl vairāk uzlabotu veiktspēju un pielāgojamību, tādējādi apmierinot modernāko lietojumu vajadzības.
