10 slāņu iespiedshēmu plates

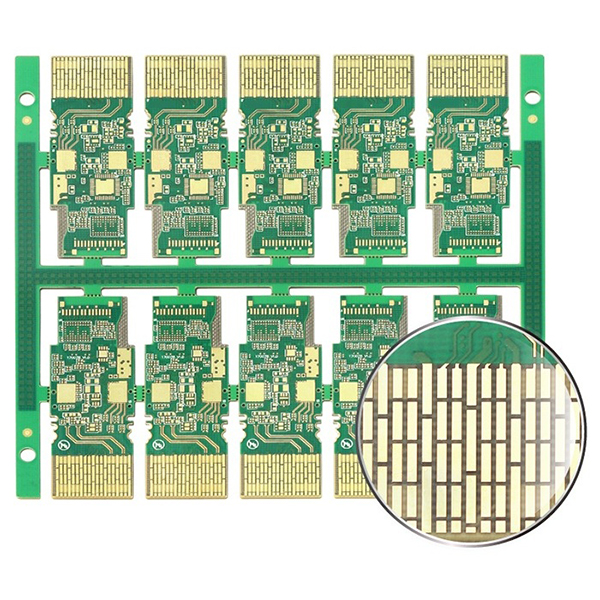

10 slāņu iespiedshēmu plates 400G optiskajam modulim

Desmitslāņa iespiedshēmas plate (10 slāņu PCB) ir daudzslāņu PCB veids, kas izgatavots, pārmaiņus laminējot desmit vadošas vara folijas un izolācijas materiālu slāņus. Desmitslāņu PCB var efektīvi uzlabot signāla integritāti un elektromagnētisko savietojamību (EMC), samazinot pārklāšanos un trokšņu traucējumus.

Apraksts

Desmit slāņu drukātās shēmas plates pārskats

Desmitslāņu iespiedshēmu plates parasti ietver vairākus signāla slāņu, barošanas slāņu un iezemēto slāņu komplektus. Pateicoties labi izstrādātajai sakārtojuma struktūrai, tās nodrošina vairāk vietas maršrutēšanai un labāku elektrisko veiktspēju sarežģītiem, ātrdarbīgiem un liela blīvuma shēmu projektiem.

Desmitslāņu iespiedshēmu plašu galvenās iezīmes

  • Atbalsta 400 Gbps īpaši ātrdarbīgu signālu pārraidi, lai apmierinātu nākamās paaudzes datu centru un ātrgaitas tīklu vajadzības.
  • Izmanto 10 slāņu augsta blīvuma kaudze, lai uzlabotu signāla integritāti un enerģijas sadali.
  • Izmanto augstas veiktspējas M6 (R-5775) materiālus, lai nodrošinātu uzticamību un zemus zudumus augstfrekvences vidē.
  • Augsta biezuma precizitāte zelta pirkstiņu zonā un kontaktdakšas profilā nodrošina stabilu moduļa ievietošanu un savienojumu.
  • Virsmas apstrāde apvieno ENEPIG (elektroless Nickel Palladium Gold) un cietā zelta pārklājumu, kas nodrošina izcilu kontakta un nodilumizturību.
  • Unikāls iestrādātā vara bloka termiskais dizains efektīvi uzlabo siltuma pārvaldību lielas jaudas darba apstākļos.

Desmitslāņu shēmas plašu galvenie lietojumi

  • Piemērotas 400G optiskiem moduļiem un QSFP-DD standarta ātrgaitas starpsavienojuma produktiem.
  • Plaši izmanto datu centros, ātrgaitas tīkla komutatoros, maršrutētājos un līdzīgās jomās.
  • Pielietojums telekomunikāciju infrastruktūrā un nākamās paaudzes optiskās pārraides sistēmās.
  • Ideāli piemērots rūpnieciskajām un sakaru elektroniskajām iekārtām, kurām nepieciešama augsta frekvence, liels ātrums un augsta uzticamība.

Specifikācijas

  • Slāņu skaits:10
  • Produkta modelis:400 Gbps QSFP-DD
  • Materiāls:MATERIĀLS: M6, R-5775
  • Gatavā biezuma pielaide (zelta pirkstiņu zona):1,0 ± 0,075 mm
  • Kontaktdakšas profila pielaide:Pielaides robeža: ±0,05mm
  • Caur padziļinājumu:mazāk par 15 μm
  • Virsmas apstrāde:ENEPIG + cietā zelta pārklājums
  • Termiskā konstrukcija:iestrādāts vara bloks
