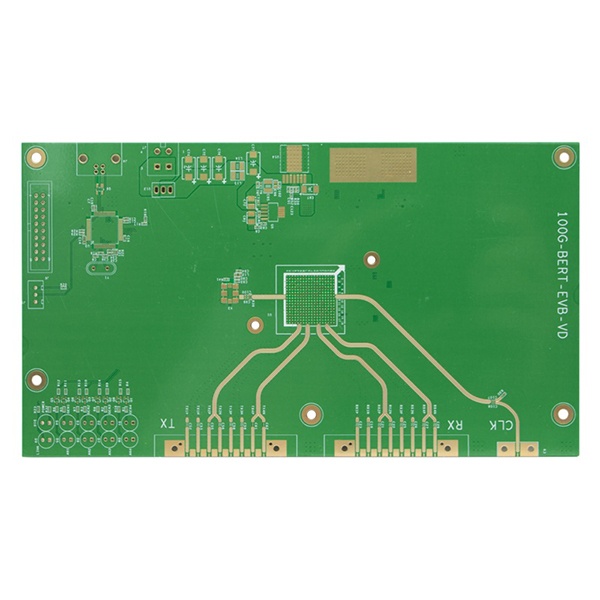

5G RF augstfrekvences PCB plašu ražošana

5G RF RF PCB plāksnei ir caurumu diametrs līdz 0,2 mm un līniju platums/attālums līdz 100/100 μm, kas atbilst augstfrekvences un ātrgaitas signālu pārraides stingrajām prasībām. To plaši izmanto 5G signālu testēšanā un saistītās jomās.

5G RF RF PCB plākšņu ražošanas galvenās iezīmes

• Izmanto augstas veiktspējas RO4350B + TU768 materiālus ar lieliskām augstfrekvences īpašībām un zemiem dielektriskiem zudumiem, kas nodrošina stabilu signāla pārraidi.
• Uzlabots hibrīda presēšanas process efektīvi uzlabo starpslāņu savienojuma stiprību un pagarina produkta kalpošanas laiku.
• Precīza mehāniskā urbšana nodrošina minimālo caurumu diametru 0,2 mm, kas piemērots liela blīvuma montāžai un mikrokomponentu lodēšanai.
• Virsmā izmantots ENIG (Electroless Nickel Immersion Gold) process, kas nodrošina izcilu lodējamību, uzlabotu oksidācijas pretestību un pielāgojamību sarežģītiem apstākļiem.
• Minimālais līniju platums/attālums līdz 100/100 μm, kas nodrošina ātrdarbīgu, augstas blīvuma pakāpes maršrutēšanas dizainu.
• Laba ražošanas konsekvence un augsta uzticamība, piemērota masveida ražošanai un sarežģītām testēšanas prasībām.
• Pielāgojami slāņi, biezumi un īpašas funkcijas atbilstoši klienta vajadzībām, kas elastīgi atbilst dažādiem pielietojuma scenārijiem.

Galvenie lietojumi

• 5G signālu testēšanas iekārtas un RF testēšanas sistēmas.
• 5G bāzes staciju RF moduļi un antenu bloki.
• Ātrgaitas signālu pārraides un mikroviļņu sakaru ierīces.
• Bezvadu sakaru termināļi un RF front-end moduļi.
• Radari, satelītu sakari un citas augstfrekvences elektroniskās jomas.
• Citas sakaru un elektroniskās ierīces ar stingrām prasībām attiecībā uz augstu frekvenci un augstu uzticamību.
