AAU moduļa iespiedshēmas plates izgatavošana bezvadu tīklam

AAU (aktīvās antenas bloka) moduļa drukātās shēmas plates izgatavošana

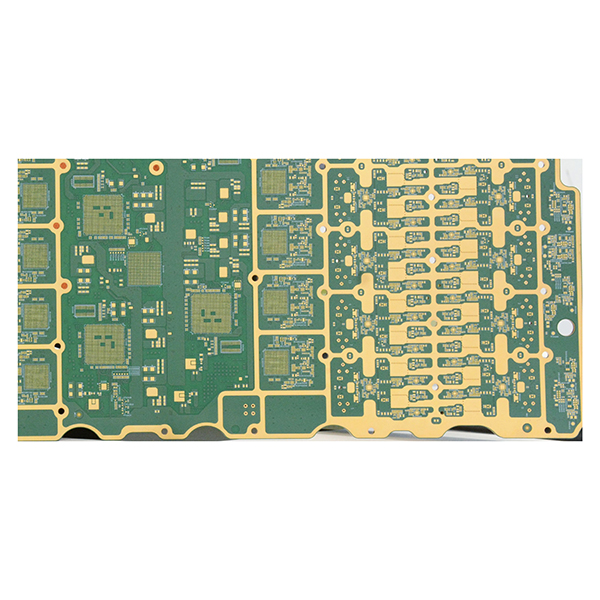

AAU, aktīvās antenas bloks, ir galvenais komponents mobilo sakaru bāzes stacijās bezvadu signālu pārraidei un uztveršanai, kas apvieno vairākas funkcijas, piemēram, RF, signālu apstrādi un antenas. AAU raksturīga augsta integrācija, augsta uzticamība, augsts pārraides ātrums un lieliska siltuma izkliedēšana. AAU moduļu iespiedshēmu plātnēm parasti ir 14 vai vairāk slāņu ar smalku līniju dizainu gan iekšējos, gan ārējos slāņos, un tajās plaši izmanto tādas progresīvas tehnoloģijas kā POFV (ar pārklājumu pārpildīta caurvade), aizmugures urbšana un iestrādāti vara bloki. Ārējais slānis ietver RF shēmas, kas nodrošina ne tikai ātrdarbīgu signālu pārraidi, bet arī daļējas RF raiduztvērēja funkcijas.

AAU moduļu iespiedshēmas plašu ražošanas galvenās iezīmes

• Izmanto ātrgaitas, augstfrekvences materiālus, lai nodrošinātu stabilu ātrgaitas signāla pārraidi ar zemiem zudumiem.
• Augsta slāņu skaita konstrukcija (≥ 14 slāņu) atbalsta sarežģītu shēmu integrāciju un funkcionālo moduļu sadalījumu.
• Smalkas līnijas dizains gan iekšējos, gan ārējos slāņos uzlabo signāla integritāti un atbilst augsta blīvuma maršrutēšanas prasībām.
• Atbalsta progresīvus procesus, piemēram, POFV, aizmugurējo urbšanu un iestrādātos vara blokus, kas efektīvi uzlabo siltuma izkliedi un elektriskās īpašības.
• RF shēmas dizains ārējā slānī atbilst gan ātrgaitas, gan RF signālu pārraides vajadzībām.
• Izcila siltuma pārvaldības veiktspēja, kas atbilst lieljaudas ierīču siltuma izkliedes prasībām.
• Augsta lodēšanas uzticamība, lai pielāgotos sarežģītiem procesiem un masveida ražošanas vajadzībām.
• Pielāgojami izmēri, struktūras un īpašas funkcijas atbilstoši klienta prasībām, elastīgi pielāgojoties dažādiem lietojumu scenārijiem.

Galvenie lietojumi

• 5G un 4G mobilo sakaru bāzes staciju AAU aktīvās antenas bloki.
• RF front-end moduļi un signālu apstrādes moduļi bezvadu sakaru sistēmām.
• Ātrgaitas datu pārraides un komutācijas iekārtas.
• Viedās antenu sistēmas un MIMO sakaru sistēmas.
• Citas bezvadu sakaru ierīces ar stingrām prasībām attiecībā uz ātrdarbīgu signāla pārraidi un augstu integrāciju.
