Automatizētā optiskā pārbaude (AOI) PCB ražošanā

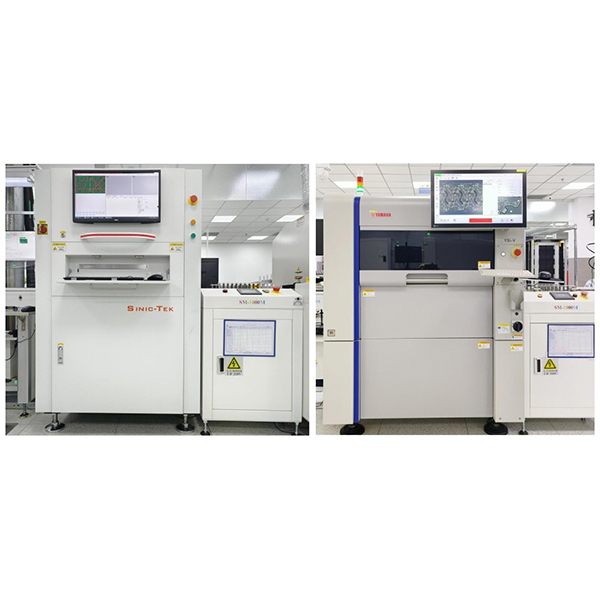

Automatizētā optiskā pārbaude (AOI) izmanto augstas izšķirtspējas rūpnieciskās kameras un inteliģentu attēlu apstrādes tehnoloģiju, lai ātri un precīzi noteiktu dažādus PCB defektus, piemēram, lodēšanas kvalitāti, komponentu izvietojumu, trūkstošos vai nepareizos komponentus un polaritāti. Tas ievērojami uzlabo ražošanas efektivitāti un izstrādājumu kvalitāti.

AOI darbības princips

AOI iekārtas veic pilnībā automātisku PCB skenēšanu ražošanas līnijā, uzņemot attēlus no vairākiem leņķiem un izmantojot dažādas apgaismojuma metodes. Iebūvētā programmatūra salīdzina uzņemtos attēlus ar iepriekš iestatītiem standarta paraugiem, automātiski identificējot tādus bieži sastopamus defektus kā auksti lodēšanas savienojumi, pārslēgumi, īssavienojumi, atklātas shēmas, komponentu neatbilstības vai trūkstoši komponenti, un nekavējoties brīdina operatorus par koriģējošām darbībām.

Galvenās priekšrocības

• Liels ātrums un precizitāte:AOI nodrošina ātru masveida pārbaudi, ievērojami uzlabojot ražošanas efektivitāti un samazinot cilvēku pieļauto kļūdu skaitu.
• Nesagraujošā pārbaude:Pārbaudes procesā nav nepieciešams kontakts ar PCB, tādējādi nodrošinot produkta integritāti.
• Inteliģenta vadība:Pārbaudes rezultātus var automātiski reģistrēt un izsekot, lai veiktu kvalitātes analīzi un uzlabotu procesu.
• Izmaksu samazināšana:Agrīna defektu atklāšana un labošana samazina turpmākās remonta un metāllūžņu izmaksas.
• Pielāgojamība dažādiem procesiem:AOI var plaši izmantot SMT, caurulīšu, viļņu lodēšanas, atkārtotas lodēšanas un citos PCB ražošanas posmos.

Lietojumprogrammas

AOI plaši izmanto plaša patēriņa elektronikā, automobiļu elektronikā, rūpnieciskajā kontrolē, medicīnas ierīcēs, sakaru iekārtās un citās jomās, kurās ir stingras izstrādājumu kvalitātes prasības.
