atpakaļ urbšana

urbšana atpakaļgaitas urbšanai, lai noņemtu liekos vara pīlārus no PCB vias.

Atpakaļurbšana ir process, ar kuru daudzslāņu PCB plātnēs tiek likvidēti lieki vara pīlāri. To plaši izmanto ātrdarbīgu, augstfrekvences elektronisko izstrādājumu konstrukcijās, lai uzlabotu signālu kvalitāti un plates līmeņa veiktspēju.

Apraksts
Atpakaļ urbšana iespiedplātnēsir ražošanas process, ko izmanto daudzslāņu PCB. Tā galvenais mērķis ir likvidēt lieko varu caurviju vietās ātrdarbīgu signālu trasēs, tādējādi uzlabojot signāla integritāti un samazinot signāla pārklāšanos un atstarošanos.

Atpakaļurbšanas definīcija

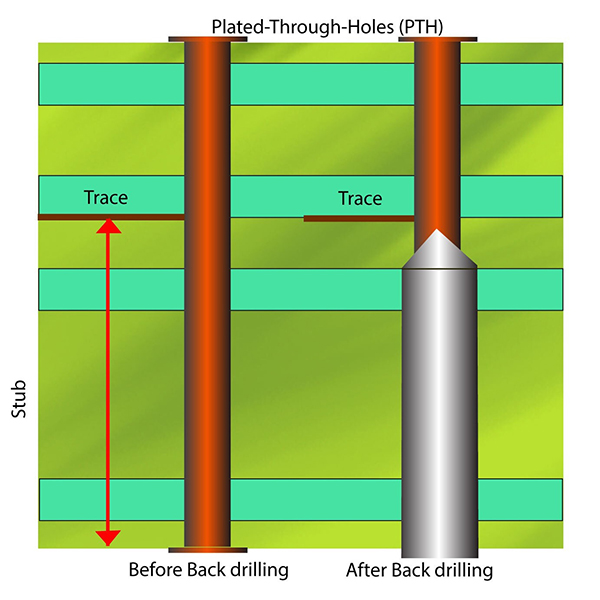

Ražojot PCB, izmanto mehāniskās urbšanas tehnoloģiju, lai urbtu no vienas PCB puses, noņemot nevēlamo vadītspējīgo varu starp noteiktiem slāņiem caurviju joslā. Šajā procesā tiek saglabāts tikai savienošanai nepieciešamais varš. Tas efektīvi novērš aklos vara stabiņus, novēršot signāla atstarošanos un zudumus liela ātruma signāla pārraides laikā.

Tipiski aizmugurējās urbšanas pielietojumi

  1. Ātrgaitas un augstas izšķirtspējas signālu pārraide, piemēram, serveros, komutatoros un datu pārraides jomās.
  2. Daudzslāņu plates, parasti 8 vai vairāk slāņu, ar pieaugošu izplatību pie lielāka slāņu skaita.
  3. Ātrgaitas PCB konstrukcijas, kurām nepieciešama uzlabota signālu integritāte un EMI veiktspēja.

Atpakaļurbšanas princips

  1. Daudzslāņu platēs caurvadi parasti savieno dažādus slāņus. Tomēr, ja signāliem ir nepieciešama pārraide tikai starp konkrētiem slāņiem, atlikušās caurviju daļas kļūst par liekiem vara stabiņiem.
  2. Šie lieki vara balsti izraisa signālu atstarošanos un pārklāšanos, pasliktinot ātrgaitas signālu kvalitāti.
  3. Atpakaļurbšana novērš lieko varu, saglabājot tikai nepieciešamos savienojuma segmentus, lai uzlabotu signāla integritāti.

Atpakaļurbšanas procesa raksturlielumi

  1. Atpakaļurbšanas caurumu diametrs parasti ir nedaudz lielāks par sākotnējā caurvadi.
  2. Atpakaļurbšanas dziļums tiek stingri kontrolēts, lai novērstu iespiešanos nepieciešamajos savienojumu slāņos.
  3. Atpakaļurbšana parasti tiek veikta tikai kritiskās vietās, kas paredzētas ātrdarbīgiem signāliem.

Atpakaļurbšanas priekšrocības

  1. Ievērojami samazina signālu atstarošanos un pārklāšanos.
  2. Uzlabo signāla integritāti un pārraides ātrumu.
  3. Atbilst shēmas konstrukcijas prasībām augstākām frekvencēm.
