ieraktas caurvadi

ieraktas caurlaides izmanto, lai savienotu PCB iekšējos slāņus.

Iebūvētas caurvadi ir urbtas struktūras, kas savieno tikai dažādus shēmas plates iekšējos slāņus, neredzami no ārējās virsmas. Tās ir būtiska tehniska pieeja, lai uzlabotu maršrutēšanas blīvumu un veiktspēju daudzslāņu PCB.

Apraksts

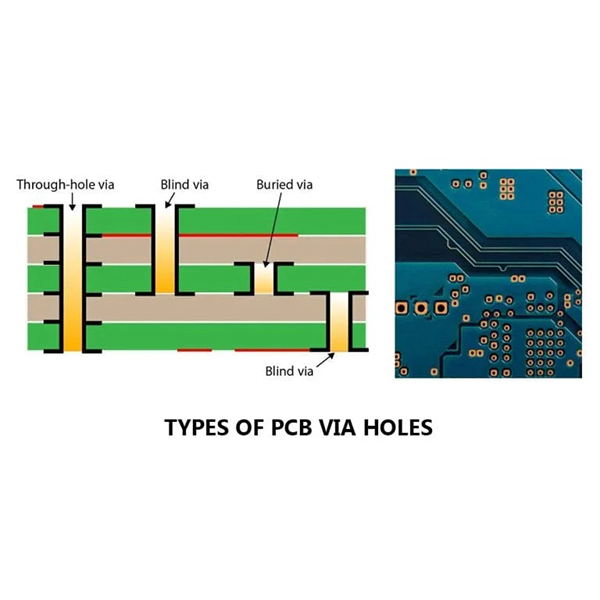

Apraktas caurvadiir bieži sastopama specializēta caurumu struktūra daudzslāņu iespiedshēmu platēs. Tās pastāv tikai starp PCB iekšējiem slāņiem un nesniedzas uz plates virsmas. Citiem vārdiem sakot, ieraktās caurlaides savieno tikai divus vai vairākus daudzslāņu plates iekšējos slāņus, un tām nav redzamu atveru uz ārējo slāņu virsmām.

Galvenās ierakto caurviju īpašības

  1. Savienojuma metode:Savieno tikai iekšējos slāņus ar iekšējiem slāņiem. nav redzamu atveru uz ārējiem slāņiem.
  2. Vizuālās īpašības:ieraktās caurvadi ir neredzami no PCB ārējās virsmas, jo tie ir pilnībā ietverti plates iekšpusē.
  3. Ražošanas sarežģītība:Izgatavošanas process ir sarežģītāks nekā standarta caur caurulēm vai aklajām caurulēm, jo pirms laminēšanas ir nepieciešams veikt urbšanu pa slāņiem un iekšējo slāņu pārklāšanu.

Iegremdēto caurviju pielietojums

  1. Palielina PCB maršrutēšanas blīvumu un saglabā virsmas slāņu vietu.
  2. Atbilst miniaturizācijas un augstas veiktspējas prasībām augstākās klases elektronikā, piemēram, serveros, sakaru iekārtās un viedajos termināļos.
  3. Bieži izmanto HDI (High-Density Interconnect), augsta blīvuma starpsavienojumu plākšņu konstrukcijās, apvienojumā ar aklajām caurulēm un caurplūdes caurumiem, lai uzlabotu konstrukcijas elastīgumu.
