oglekļa tintes PCB

oglekļa tintes PCB rentablām tastatūrām un kontaktiem

Ar oglekļa plēves plati apzīmē iespiedshēmu plati (PCB) ar vadītspējīgu slāni, kas izveidots, uz tās virsmas iespiežot oglekļa tinti. To parasti izmanto lietojumos, kur nepieciešama nodilumizturība un vadītspēja, piemēram, pogām un bīdāmajiem kontaktiem, un tā kalpo kā ekonomiska un praktiska PCB virsmas apstrādes metode.

Apraksts

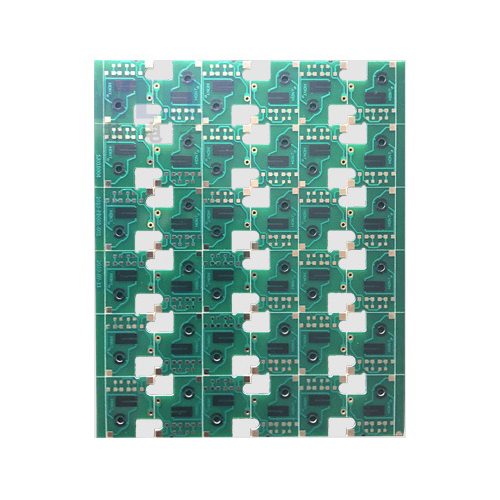

Oglekļa plēves plates (oglekļa tintes PCB / oglekļa iespiedshēmas plates)

Apraksts

Oglekļa plēves plates, ko parasti dēvē par oglekļa tintes PCB vai oglekļa iespiedshēmas plati, ir iespiedshēmas plates (PCB), uz kurām ar sietspiedes vai līdzīgiem procesiem tiek uzklāts specializētas oglekļa tintes (oglekļa pastas) slānis, lai izveidotu shēmas vai kontaktpunktus uz plates virsmas. To galvenā funkcija ir izveidot vadošus oglekļa slāņus konkrētās PCB vietās, ko parasti izmanto pogām, slēdžiem, kontaktiem, džemperiem, mainīgām rezistoriem, potenciometriem un līdzīgiem komponentiem.

Galvenās funkcijas

  • Stabila vadītspēja:Oglekļa plēvei piemīt raksturīgā elektriskā vadītspēja, tāpēc tā ir piemērota pogām, kontaktiem un līdzīgiem komponentiem.
  • Lieliska nodilumizturība:Oglekļa plēves virsma ir noturīga pret nodilumu, tāpēc ir ideāli piemērota vietām, kas bieži saskaras vai slīd.
  • Rentabla:Ievērojami ekonomiskāki nekā metāla pārklājuma procesi, piemēram, zelta vai sudraba pārklājums.
  • Augsta apstrādājamība:Elastīga oglekļa plēves drukāšana dažādās formās un biezumos atbilstoši konstrukcijas specifikācijām.

Tipiski lietojumi

  • Vieglas pieskārienu skārienjutīgi slēdži un tastatūras elektroniskajos izstrādājumos.
  • Tālvadības pults pogas.
  • Membrānas slēdži elektroniskajiem svariem, kalkulatoriem utt.
  • Kontaktpunkti mainīgo rezistoru un potenciometru kontaktpunktiem.
