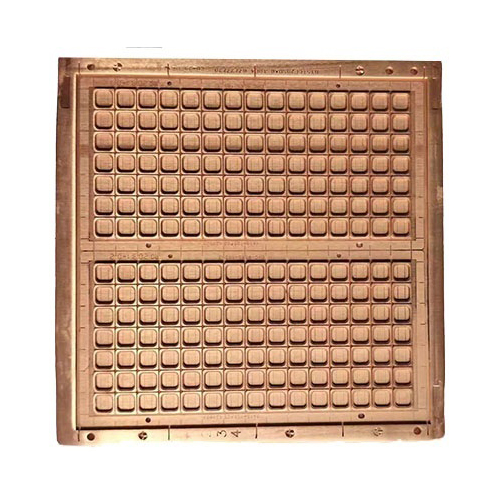

keramikas vara pārklājumu PCB

Keramikas vara pārklājumu PCB augstas veiktspējas elektronikai

Keramiskā vara plaķētā PCB ir augstas veiktspējas shēmas plātne, kurā kā substrāts izmantots keramikas materiāls ar augstas tīrības pakāpes vara folijas pārklājumu. Parastie substrāti ir alumīnija oksīds (Al₂O₃), alumīnija nitrīds (AlN) un silīcija nitrīds (Si₃N₄), kas nodrošina izcilu siltumvadītspēju, izolāciju un mehānisko izturību.

Apraksts

Keramiskās vara plākšņu PCB

Keramikas vara plākšņu PCB ir lieliska izvēle moderniem augstas klases elektroniskiem izstrādājumiem, jo, pateicoties to izcilajai veiktspējai, tās nodrošina efektīvu siltuma izkliedi un augstu uzticamību.

Produkta priekšrocības

  • Lieliska siltumvadītspēja:Keramisko substrātu siltumvadītspēja ir daudz augstāka nekā tradicionālajiem FR-4 materiāliem, tādējādi efektīvi samazinot elektronisko komponentu darba temperatūru un pagarinot izstrādājumu kalpošanas laiku.
  • Augsta uzticamība:Keramikas materiāliem piemīt izcila izturība pret augstām temperatūrām, koroziju un oksidāciju, tāpēc tie ir piemēroti skarbām darba vidēm.
  • Izcila izolācija:Keramikas substrātiem ir īpaši augsta izolācijas pretestība, kas nodrošina drošu un stabilu ķēžu darbību.
  • Kompakta struktūra:Keramiskā struktūra: nodrošina augsta blīvuma vadus un miniatūrus dizainus, kas atbilst vieglas un kompaktas modernās elektronikas prasībām.
  • Videi draudzīgs:Keramikas materiāli nesatur kaitīgas vielas un atbilst vides standartiem.

Pielietojums:

Keramikas vara pārklājumu PCB plaši izmanto spēka elektronikā, LED apgaismojumā, automobiļu elektronikā, radiofrekvenču mikroviļņu iekārtās, sakaru iekārtās, saules enerģijā, medicīnas ierīcēs un citās jomās, kurās nepieciešama izcila siltuma izkliedēšana un uzticamība. Tās ir īpaši piemērotas lieljaudas moduļiem, jaudas pusvadītājiem, lāzeriem, RF jaudas pastiprinātājiem un citiem augstfrekvences un augstsprieguma lietojumiem.

Produkta specifikācijas

  • Augsta siltumvadītspēja (parasti 170-230 W/m-K).
  • Plašs darba temperatūras diapazons (-55°C līdz 850°C).
  • Zema dielektriskā konstante, kas nodrošina minimālus signāla pārraides zudumus.
  • Pielāgojami dažādi izmēri, biezumi un vara slāņu biezumi.
