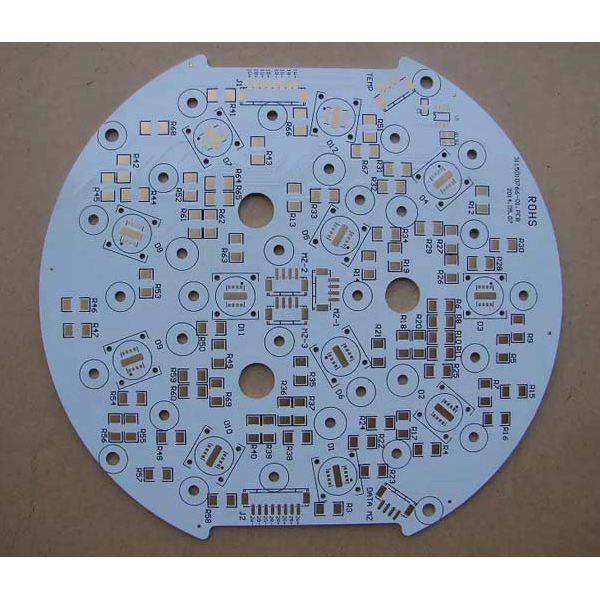

PCB uz vara bāzes ar atsevišķiem siltuma un elektrības ceļiem.

PCB uz vara bāzes (Copper Core PCB)

PCB uz vara bāzes (PCB uz vara bāzes vai Copper Core PCB) ir vara plātnes veids, kurā kā pamatmateriāls izmantots metālisks varš. Tās struktūra ir līdzīga alumīnija PCB struktūrai, parasti tā sastāv no trim daļām: vara pamatnes, izolācijas slāņa un vara folijas. Vara PCB ir ļoti augsta siltumvadītspēja un lieliska mehāniskā izturība, kas ļauj tām ātri un efektīvi izkliedēt elektronisko komponentu radīto siltumu. Tās plaši izmanto lieljaudas, augstas temperatūras un augstas uzticamības elektroniskos izstrādājumos, piemēram, jaudas pastiprinātājos, sakaru ierīcēs, jaudas moduļos, automobiļu elektronikā un LED apgaismojumā.

Galvenās PCB uz vara bāzes īpašības

1. Ļoti augsta siltumvadītspēja, kas ir daudz augstāka nekā alumīnija PCB un standarta FR-4 plātnēm.
2. Lieliska elektriskā izolācija un mehāniskās apstrādes veiktspēja.
3. Iztur lielāku strāvas un jaudas blīvumu, piemērotas augstas klases elektronikai un lietojumiem ar stingrām siltuma izkliedēšanas prasībām.

Galvenie PCB uz vara bāzes lietojumi

1. Lieljaudas elektroniskās iekārtas: piemēram, jaudas pastiprinātāji, lieljaudas jaudas moduļi, invertori u. c., kur nepieciešama efektīva siltuma izkliedēšana un liela strāvas jauda.
2. LED apgaismojuma produkti: lieljaudas LED lampas, LED ielu apgaismojums, automobiļu LED lampas, LED displeji u. c., kas var efektīvi samazināt LED savienojuma temperatūru un pagarināt kalpošanas laiku.
3. Automobiļu elektronika: dzinēja vadības bloki, enerģijas sadales moduļi, iebūvētie lādētāji, automobiļu apgaismojums u. c., kur siltuma izkliedēšana un uzticamība ir ļoti svarīga.
4. sakaru iekārtas: bāzes staciju jaudas pastiprinātāji, RF moduļi, filtri, mikroviļņu sakaru ierīces u. c., kam nepieciešama spēcīga siltuma izkliedēšana un augsta stabilitāte.
5. Rūpnieciskā vadība: augstfrekvences komutācijas barošanas avoti, motoru draiveri, frekvenču pārveidotāji, rūpnieciskās automatizācijas iekārtas u. c., ko izmanto lielas jaudas un augstas temperatūras elektroniskās vadības sistēmās.
6. Medicīnas iekārtas: medicīniskie barošanas avoti, medicīniskās attēlveidošanas iekārtas, lāzerterapijas ierīces u. c., kur būtiska ir siltuma izkliedēšana un drošība.
7. Kosmosa un militārajās jomās: radaru sistēmas, navigācijas iekārtas, barošanas sistēmas un citi elektroniskie komponenti, kam nepieciešama augsta uzticamība un pielāgošanās ekstrēmām vidēm.
8. Jaunās enerģijas nozare: fotoelementu invertori, vēja enerģijas pārveidotāji, akumulatoru vadības sistēmas un citas jaudas vadības plates jaunās enerģijas ierīcēm.
9. Patēriņa elektronika: augstas klases audioiekārtas, spēļu konsoles, viedo māju barošanas moduļi un citi produkti, kam nepieciešama augsta siltuma izkliedēšana un augsta veiktspēja.

Siltumelektriskā atdalīšana Vara PCB

Termoelektriskās atdalīšanas vara PCB ir īpašas struktūras vara PCB, ko galvenokārt izmanto, lai vēl vairāk uzlabotu elektronisko izstrādājumu siltuma izkliedes veiktspēju un elektriskās izolācijas uzticamību. “Termiskā un elektriskā atdalīšana” nozīmē, ka siltuma vadītspējas un elektriskais ceļš ir veidots neatkarīgi un atsevišķi, nodrošinot efektīvu siltuma izkliedi un vienlaikus nodrošinot izcilu elektrisko izolāciju.

Siltumelektriskās atdalīšanas vara PCB struktūra

1. To komponentu apakšdaļā, kuriem nepieciešama efektīva siltuma izkliedēšana, tieši uz vara pamatnes ir atvērts logs, kas aizpildīts ar augstas siltumvadītspējas materiāliem (piemēram, keramikas gabaliņiem, vara stabiņiem vai vara blokiem), kas ļauj komponentu radīto siltumu tieši novadīt uz vara pamatni, bet elektriskais savienojums joprojām iet caur izolācijas slāni un vara folijas ķēdi.
2. Šādā veidā siltums tiek tieši izkliedēts caur siltumvadītspējas pīlāru vai logu, bet strāva joprojām iet caur ķēdi pāri izolācijas slānim – siltuma un elektriskie ceļi ir nodalīti un viens otram netraucē.

Galvenās termoelektriskās atdalīšanas vara PCB priekšrocības

1. Ievērojami uzlabo siltuma izkliedēšanas efektivitāti, īpaši piemērots lieljaudas gaismas diodēm, jaudas ierīcēm un citiem pret karstumu īpaši jutīgiem lietojumiem.
2. Nodrošina elektrisko drošību, novēršot noplūdes un bojājumus.
3. Nodrošina miniaturizāciju un augstu integrācijas pakāpi.

Termoelektriskās atdalīšanas vara PCB pielietojuma scenāriji

• Lieljaudas LED apgaismojums
• COB iepakojums
• Automobiļu lukturi
• Jaudas pusvadītāju moduļi
• Citas saistītās jomas
