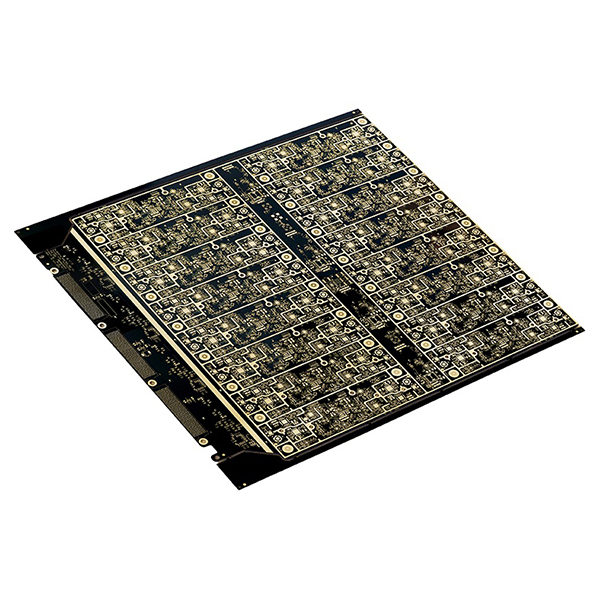

augstas frekvences 5G aktīvās antenas iespiedshēmas plate

augstfrekvences 5G aktīvās antenas iespiedshēmas plate

Augstfrekvences 5G aktīvās antenas plate ir īpaši izstrādāta nākamās paaudzes sakaru bāzes stacijām un augstas klases bezvadu ierīcēm, kas atbilst augstām prasībām attiecībā uz augstu datu pārraides ātrumu, plašu joslas platumu un augstu uzticamību.

Apraksts

Galvenās funkcijas

  • Bagātīga slāņu struktūra:Lai nodrošinātu sarežģītu RF signālu pārraidi, tiek izmantota 22 slāņu (22L) augsta blīvuma starpsavienojuma struktūra, kas atbilst stingrajām prasībām attiecībā uz signāla integritāti un izolāciju augstfrekvences 5G lietojumos.
  • Augstas veiktspējas materiāli:Izmanto Doosan DS-7409DV HVLP augstfrekvences augstfrekvences, zemu zudumu materiālus, lai nodrošinātu izcilas dielektriskās īpašības un zemus ieslēguma zudumus augstfrekvences lietojumos.
  • Daudzkārtējs laminēšanas process:Lai ievērojami uzlabotu starpslāņu savienojuma stiprību un galaprodukta uzticamību, tiek izmantots divpakāpju laminēšanas process, kas ir piemērots sarežģītiem procesiem, kas nepieciešami daudzslāņu plātnēm.
  • Sarežģīta aizmugurējā urbuma konstrukcija:Lai optimizētu signālu maršrutēšanu, samazinātu parazītisko ietekmi un signālu traucējumus, kā arī uzlabotu ātrgaitas signālu integritāti, ir 11 aizmugures urbšanas sloksnes.
  • VIPPO tehnoloģija:Ietver VIPPO (Via In Pad Plated Over) tehnoloģiju, kas nodrošina lielāku vadu blīvumu un labāku elektrisko veiktspēju, atbalstot miniaturizācijas un augstas integrācijas tendences.
  • Iebūvēti vara bloki:Integrēti 22 vara bloki, lai uzlabotu vietējo siltuma izkliedi un uzlabotu siltuma pārvaldību lieljaudas aktīvajiem komponentiem.
  • Vairāku impedanču kontrole:Atbalsta 10 dažādus impedances dizainus gan vienkanāla, gan diferenciāla signāla pārraidei, kas atbilst dažādām RF ierīču impedances saskaņošanas vajadzībām.
  • Uzlabota caurviju aizpildīšanas tehnoloģija:Izmantojot augsta un zema spiediena galvanizētas caurlaides aizpildīšanas tehnoloģijas, tiek uzlabota metāla aizpildījuma kvalitāte caurlaidēs, panākot lielāku elektrisko un mehānisko uzticamību.

Galvenie lietojumi

  • 5G bāzes staciju aktīvās antenas (AAU/AAU Massive MIMO).
  • Augstfrekvenču RF moduļi un raiduztvērēji.
  • Augsta blīvuma antenu bloki bezvadu sakaru sistēmās.
  • Augstas jaudas RF front-end moduļi.
  • Augstas klases sakaru iekārtas, kam nepieciešama augsta frekvence, mazi zudumi un izcila siltuma izkliedēšanas veiktspēja.
