Ātrgaitas padome (ātrgaitas PCB, ātrgaitas padome)

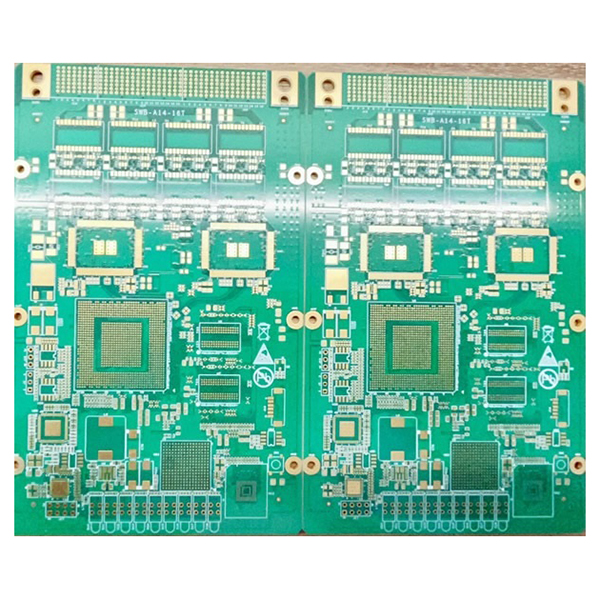

Ātrgaitas plate (High-Speed PCB, High-Speed Board) ir iespiedshēmas plate (PCB), kas īpaši izstrādāta un ražota ātrgaitas signālu pārraidei. Ātrgaitas plates ir optimizētas struktūras, materiālu un procesu ziņā, lai nodrošinātu signāla integritāti, elektromagnētisko savietojamību un uzticamību augstfrekvences, liela joslas platuma un ātrgaitas datu pārraides vidē.

Galvenās iezīmes

• Augsta slāņu skaita konstrukcija:Izmantota 18 slāņu augsta blīvuma starpsavienojuma struktūra, kas nodrošina sarežģītu ātrdarbīgu signālu pārraidi un daudzfunkcionālu integrāciju, lai apmierinātu modernas elektroniskās sistēmas projektēšanas vajadzības.
• Īpaši augsta aspekta attiecība:Ar gatavās plates biezumu 4,0 mm, minimālo caurumu diametru 0,20 mm un malu attiecību līdz 20:1, tā ir piemērota lietojumiem, kam nepieciešama augsta uzticamība un liela strāvas slodze.
• Augstas kvalitātes substrāts:Izmantots Panasonic M6 augstas veiktspējas materiāls ar zemiem zudumiem un lieliskām dielektriskām īpašībām, kas nodrošina stabilu ātrgaitas signāla pārraidi.
• Precīza impedances kontrole:Augsta raksturīgās pretestības kontroles precizitāte: ±7,5 % ≤50Ω un ±5 % &gt.50Ω, nodrošinot ātrgaitas signāla integritāti un savietojamību ar dažādām ātrgaitas saskarnēm.
• Uzlabota backdrill tehnoloģija:Izmantojot divpusēju aizmugurējo urbšanu, ar atzarojumu, kura garums ir mazāks par 0,08 mm, efektīvi samazinot signāla pārklāšanos un atstarošanu un uzlabojot signāla integritāti.
• Ar sveķiem savienota caurviju tehnoloģija:Izmanto sveķu pievienoto caurviju procesu, lai uzlabotu izolāciju un mehānisko izturību caurvijās, kas ir piemērota liela blīvuma maršrutēšanai un BGA iepakojuma konstrukcijām.
• Īpaši ātrdarbīgas pārraides iespējas:Atbalsta datu pārraides ātrumu līdz 64 Gb/s, kas atbilst nākotnes vajadzībām pēc ātrgaitas starpsavienojumiem un liela joslas platuma.

Galvenie lietojumi

• 5G bāzes stacijas un ātrgaitas sakaru iekārtas.
• Datu centru ātrgaitas komutatori un maršrutētāji.
• Serveru pamatplates un augstas veiktspējas datu glabāšanas ierīces.
• Ātrgaitas signālu apstrādes un testēšanas instrumenti.
• Augstas klases tīkla ierīces un elektroniskās sistēmas ar stingrām prasībām attiecībā uz lielu ātrumu un augstu uzticamību.
