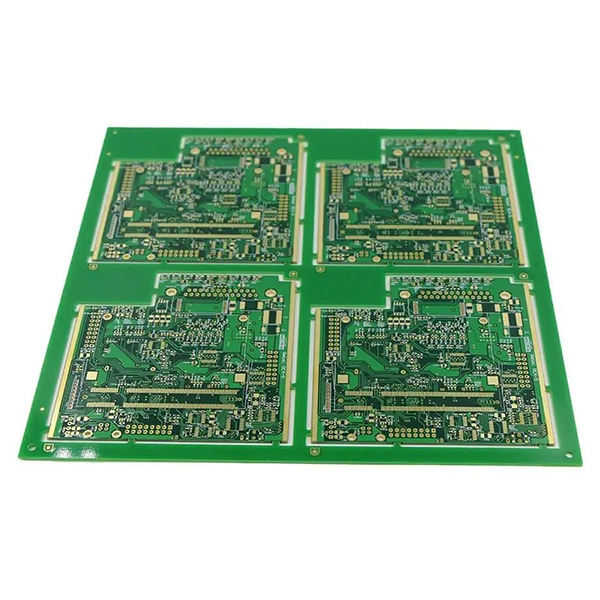

hibrīda PCB

hibrīds PCB nozīmē, ka jaukta lamināta iespiedshēmas plate

Hibrīda lamināta plates ir progresīvs PCB struktūras risinājums, kas līdzsvaro augstu veiktspēju un rentabilitāti, ideāli piemērots elektroniskiem izstrādājumiem, kuriem nepieciešamas dažādas iespējas, piemēram, augsta frekvence, liels ātrums un izturība pret augstām temperatūrām.

Apraksts

Hibrīda PCB (jaukta lamināta PCB)

Hibrīda PCB (Mixed Laminate PCB) ir daudzslāņu plātne, kas veidota, laminējot divus vai vairākus dažādus substrātu veidus, piemēram, FR4, PTFE, keramiku vai augstfrekvences materiālus uz vienas iespiedshēmas plates (PCB). Šī plātne apvieno vairāku materiālu priekšrocības, līdzsvarojot augstfrekvences/augstraumīgas signālu pārraides veiktspēju ar izcilu mehānisko izturību un izmaksu kontroli.

Galvenās iezīmes

  1. Materiālu daudzveidība:Bieži sastopamās kombinācijas ir FR4 + augstfrekvences materiāli, FR4 + keramika, FR4 + PI utt.
  2. Veiktspējas papildināmība:Specifiski slāņi nodrošina augstas frekvences/zemo zudumu darbību, bet citi nodrošina augstu izturību/zemas izmaksas.
  3. Plašs pielietojums:Plaši izmanto radaru, antenu, RF, 5G sakaru, automobiļu elektronikas, aviācijas un citās jomās.

Pielietojuma scenāriji

  1. Augstas frekvences/augstas ātruma signālu slāņos izmanto augstas frekvences materiālus, savukārt citos slāņos izmanto parastos materiālus, piemēram, FR4, līdzsvarojot veiktspēju un izmaksas.
  2. Jaudas un signāla slāņos izmanto materiālus ar dažādām dielektriskām konstantēm un termiskās izplešanās koeficientiem, lai uzlabotu uzticamību.

Priekšrocības un problēmas

  1. Priekšrocības:Uzlabo vispārējo PCB veiktspēju, optimizē izmaksas un atbilst sarežģītām shēmas prasībām.
  2. Problēmas:Sarežģīti ražošanas procesi prasa augstu laminēšanas precizitāti, starpslāņu līmēšanu un termiskās izplešanās koeficientu saskaņošanu.
