IKT testēšana PCB ražošanā, lai nodrošinātu kvalitāti un uzticamību

Pārskats par testēšanu ķēdē (ICT)

Integrēto testu (ICT) galvenokārt izmanto, lai pārbaudītu komponentu lodēšanas kvalitāti, elektrisko savienojumu stāvokli un to, vai katra komponenta parametri atbilst projekta prasībām.

Darba princips

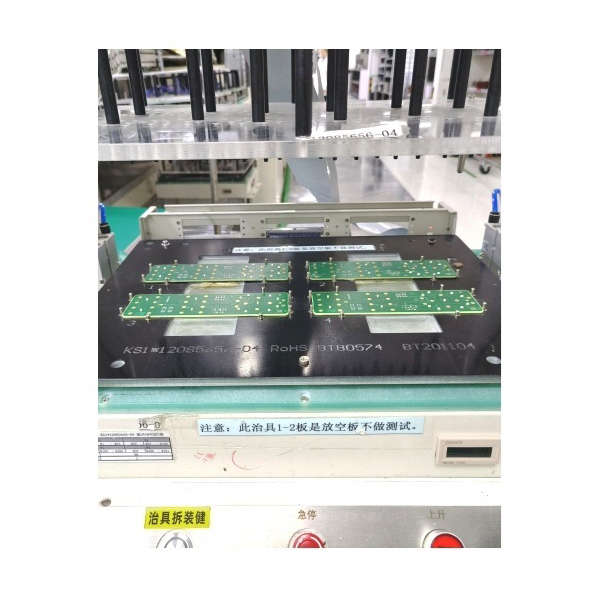

IKT iekārta nostiprina PCB uz testa stiprinājuma (naglu gultas) un izmanto simtiem vai tūkstošiem atsperu zondes, lai veiktu tiešu kontaktu ar testa punktiem uz shēmas plates. Ar programmatūras vadību iekārta automātiski pievada spriegumu vai strāvu, lai izmērītu katra komponenta un shēmas elektriskos parametrus, tostarp atklātus slēgumus, šortus, pretestību, kapacitāti, diodes un tranzistorus. Tas ļauj ātri un precīzi atklāt defektus ražošanas un montāžas procesā.

Galvenie pārbaudes elementi

• Pārbaudīt sastāvdaļu klātbūtni, polaritāti un vērtību.
• Pārbaudiet, vai nav lodēšanas problēmu, piemēram, auksti lodēšanas savienojumi, nepietiekams lodmetāla daudzums, īssavienojumi un atvērumi.
• Pārliecinieties, ka shēmas plates funkcionālie savienojumi ir pilnīgi un uzticami.
• izmērīt dažādu komponentu faktiskos elektriskos parametrus.

Priekšrocības un nozīme

• Liels testēšanas ātrums, piemērots masveida ražošanas līnijām.
• Visaptveroša pārbaude, kas aptver lielāko daļu elektrisko defektu.
• Augsta testēšanas precizitāte, spēj ātri atklāt nelielus defektus un uzlabot pirmās caurlaides ražīgumu.
• Samazina pārstrādes un labošanas izmaksas, paaugstina izstrādājumu uzticamību un klientu apmierinātību.

Pielietojuma jomas

IKT plaši izmanto dažādu elektronisko izstrādājumu ražošanā, tostarp plaša patēriņa elektronikas, automobiļu elektronikas, sakaru ierīču, medicīnas iekārtu un rūpniecisko vadības sistēmu ražošanā. Neatkarīgi no tā, vai tas attiecas uz vienpusējām, divpusējām vai daudzslāņu platēm, IKT nodrošina efektīvu un uzticamu kvalitātes nodrošināšanu.

Mūsu IKT pakalpojumu priekšrocības

Mums ir modernas IKT testēšanas iekārtas un profesionāla inženieru komanda, kas ļauj mums piedāvāt pielāgotus IKT testēšanas risinājumus, lai apmierinātu dažādu produktu un procesu pārbaudes prasības, palīdzot klientiem uzlabot produktu kvalitāti un konkurētspēju tirgū.
