impedances kontroles PCB ātrdarbīgai signāla pārraidei

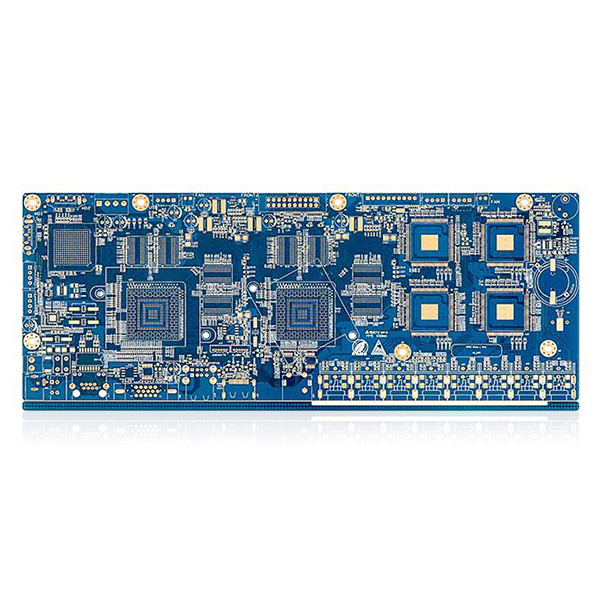

Impedances kontroles PCB

Impedances kontroles PCB galvenais mērķis ir nodrošināt stabilu un paredzamu pretestības vērtību ātrdarbīgas signāla pārraides laikā, tādējādi samazinot tādas problēmas kā signāla atstarošana, pārklāšanās un zudumi, kā arī garantējot signāla integritāti un uzticamību.

Galvenās iezīmes

• Augsta daudzslāņu konstrukcija:12 slāņu struktūra atbalsta sarežģītas shēmas sistēmas un daudzslāņainu signālu maršrutēšanu, uzlabojot vispārējo elektrisko veiktspēju.
• Stingra impedances kontrole:Impedances vērtība 100Ω ar pielaidi ±10% atbilst ātrgaitas ciparu signālu pārraides augstām precizitātes prasībām, ievērojami samazinot signāla kropļojumus un atstarošanu.
• Augstas precizitātes izgatavošana:Līniju platums 3,8 mil un attālums starp līnijām 3,2 mil ir piemērots augstas blīvuma pakāpes maršrutēšanai un atbalsta augsti integrētu elektronisko produktu projektēšanu.
• Izcili materiāli un kvalitāte:Izgatavots ar augstas kvalitātes FR-4 substrātu, stabilu dielektrisko konstanti un bezsvina HASL procesu, kas uzlabo draudzīgumu videi un lodēšanas uzticamību.
• Izcila starpslāņu izolācija:Daudzslāņu struktūra un rūpīgi atlasītie materiāli nodrošina starpslāņu izolāciju, uzlabojot plates uzticamību un izturību.
• Piemērots ātrdarbīgai signālu pārraidei:Pateicoties optimizētai konstrukcijai un materiālu izvēlei, tā ir ideāli piemērota dažādiem ātrgaitas un augstfrekvences elektroniskiem lietojumiem.

Galvenie lietojumi

• Tīkla sakaru iekārtas, piemēram, komutatori, maršrutētāji un ātrgaitas datu pārraides moduļi.
• Serveri un datu glabāšanas ierīces.
• Rūpnieciskās automatizācijas vadības sistēmas.
• Medicīnas elektroniskās iekārtas.
• Ātrgaitas signālu apstrādes un testēšanas instrumenti.
• Shēmu moduļi plaša patēriņa elektronikā, kam nepieciešama stingra ātrgaitas ciparu signālu veiktspēja.
