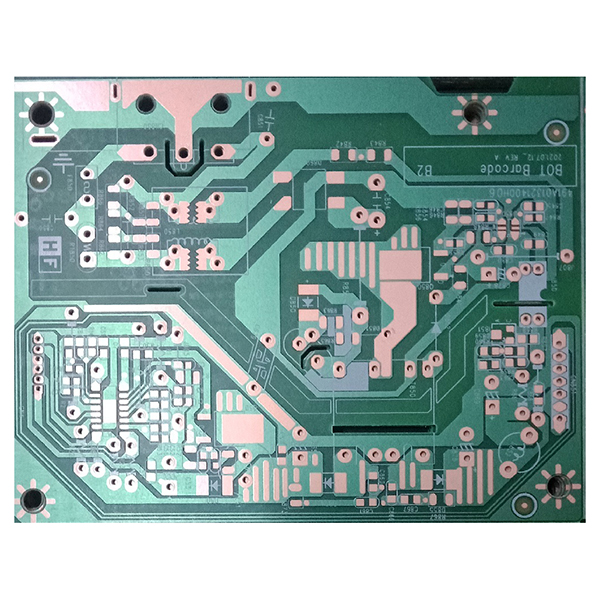

lamināts uz papīra bāzes ar fenola papīru ar vara pārklājumu PCB

Lamināts ar vara pārklājumu uz fenola papīra bāzes ir izplatīts substrāta materiāls iespiedshēmu platēm (PCB). To izgatavo, par pamatu izmantojot augstas tīrības pakāpes koksnes celulozes papīru, kas ir piesūcināts ar fenola sveķiem un pēc tam laminēts un sacietināts, pirms to pārklāj ar elektrolītiskās vara folijas slāni. Tā kā tās struktūrā izmanto fenolsveķus un materiālus uz papīra bāzes, šāda tipa plātnes parasti ir lētas, tām ir izcilas mehāniskās īpašības un elektriskā izolācija, un tās ir piemērotas izmaksu ziņā jutīgu elektronisko izstrādājumu masveida ražošanai.

Galvenā struktūra:

1. Izolācijas papīra pamatne:Lai nodrošinātu izolāciju un plātnes mehānisko izturību, izmanto augstas tīrības pakāpes koksnes celulozes papīru, kas apstrādāts ar vairākām fizikālām un ķīmiskām metodēm.
2. Fenola sveķi:Papīra pamatne ir pilnībā piesūcināta ar fenolsveķiem, lai uzlabotu karstumizturību, mitrumizturību un vispārējo stabilitāti.
3. Vara folija:Plātnes virsma ir pārklāta ar elektrolītisku vara foliju, kas ir ērta turpmākai kodināšanai un shēmas modeļa veidošanai.

Papīra lamināta galvenās iezīmes:

1. Zemas izmaksas, piemērots masveida ražošanai, palīdz samazināt produktu ražošanas izmaksas.
2. Laba izmēru stabilitāte, zema lieces un deformācijas pakāpe, nav viegli deformējama pat pēc ilgstošas lietošanas.
3. Lieliska apstrādājamība, viegli caurumo, urbj un frēzē, piemērots automatizētai ražošanai.
4. Laba elektriskā izolācija, atbilst vispārējām elektronisko izstrādājumu drošības prasībām.
5. Virsmu bieži apstrādā ar kolofoniju, lai uzlabotu lodējamību un līdzenumu, bet ierobežotās karstumizturības dēļ to nevar apstrādāt ar karstā gaisa lodēšanas izlīdzināšanu (HASL).
6. Viegls materiāls, ērts transportēšanai un montāžai.

Papīra lamināta galvenie lietojumi:

1. Plaši izmanto televizoru, magnetofonu, audioiekārtu, spēļu konsoļu, telefonu, sadzīves tehnikas un citas plaša patēriņa elektronikas PCB ražošanā.
2. Pēdējos gados to izmanto arī osciloskopu (CRT), biroja automatizācijas iekārtu (OA mašīnu) un citu elektronisko ierīču barošanas blokos un vadības shēmās.
3. Piemērots rentabliem, vispārējas veiktspējas un maigas vides elektroniskiem izstrādājumiem.

Kopējās specifikācijas:

1. Pamatnes biezums: 0,8 mm, 1,0 mm, 1,2 mm, 1,5 mm.
2. Vara biezums: 18 μm, 25 μm
3. Plātnes izmērs: 1020×1030 mm
