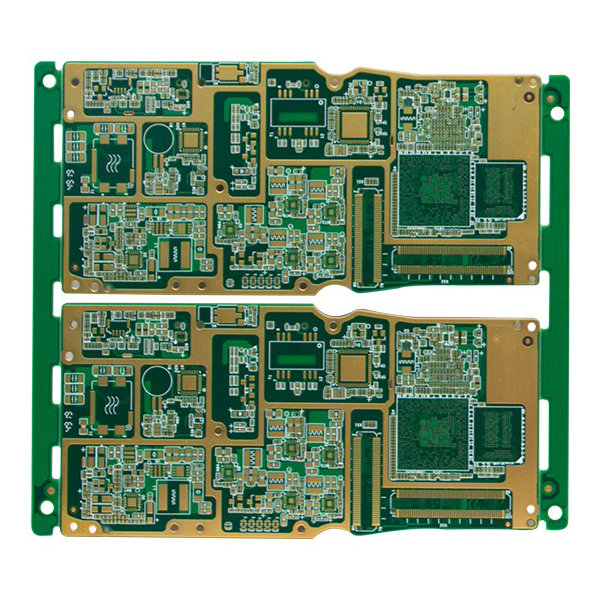

PCB izgatavošanas risinājumi 5G mobilo sakaru pamatplatēm HDI

Šāda tipa HDI shēmas plātnēm ir izcilas elektriskās īpašības un uzticama mehāniskā izturība, un tās plaši izmanto augstas klases plaša patēriņa elektronikā, piemēram, viedtālruņos.

Galvenās 5G mobilo mobilo pamatplākšņu PCB izgatavošanas iezīmes

• Izmanto 3 posmu HDI struktūru, kas atbalsta lielāku vadu blīvumu un sarežģītāku shēmu dizainu, piemērots 5G ātrgaitas signālu pārraides prasībām.
• Izmanto Shengyi S1000-2M augstas veiktspējas materiālu, kas nodrošina izcilu karstumizturību un drošu izmēru stabilitāti.
• Izmanto lāzera urbšanas tehnoloģiju, lai panāktu dažādas caurumu struktūras, piemēram, mikro-blind vias un aprakti vias, uzlabojot shēmas savienojumu uzticamību.
• Virsmas apstrādes procesu daudzveidība, tostarp ENIG (Electroless Nickel Immersion Gold) un OSP (Organic Solderability Preservative), kas uzlabo lodēšanas veiktspēju un izturību pret oksidāciju.
• Atbalsta īpaši plānas plates biezumu un smalkas pēdas, kas atbilst tendencei veidot plānākus un vieglākus viedtālruņus.
• Lieliska signāla integritāte un elektromagnētiskā savietojamība, nodrošinot stabilu 5G ātrgaitas datu pārraidi.
• Pielāgojams izmērs, slāņu skaits, virsmas apstrāde un citi parametri atbilstoši klienta prasībām, elastīgi atbilst dažādu zīmolu un modeļu tālruņu dizaina specifikācijām.

Galvenie lietojumi

• 5G viedtālruņu pamatplates un galvenie funkcionālie moduļi.
• Galvenās plates PCB dažādām augstas klases viedierīcēm, piemēram, planšetdatoriem un valkājamām ierīcēm.
• Ātrgaitas datu pārraides moduļi un bezvadu RF moduļi.
• Galvenās shēmas plates īpaši plānām, augstas veiktspējas plaša patēriņa elektronikas ierīcēm.
• Citi elektroniskie ražojumi, kuriem nepieciešama augsta blīvuma vadu montāža un ātrdarbīga signālu pārraide.
