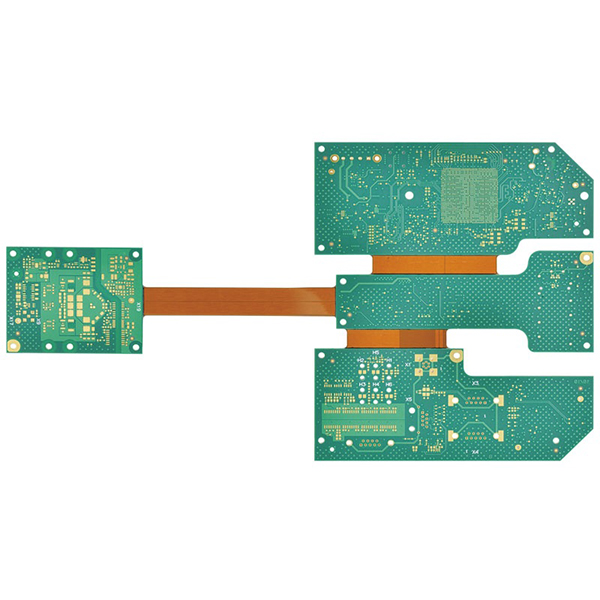

Cietās elastīgās iespiedshēmas plates (Rigid-Flex PCB)

Cietā un lokanā plātne, kas pazīstama arī kā cietā un lokanā iespiedshēma (Rigid-Flex PCB), ir shēmas plates veids, kas organiski apvieno cietās plates (Rigid PCB) un lokanās plates (Flexible PCB, FPC), izmantojot laminēšanas procesu. Tai piemīt gan cieto plātņu mehāniskā izturība, gan elastīgo plātņu lokanība, kas ļauj veikt trīsdimensiju montāžu un atbilst mūsdienu elektronisko izstrādājumu prasībām pēc augsta blīvuma montāžas, plānības, miniaturizācijas un augstas uzticamības.

Cieto lokano plātņu strukturālās īpašības

• Cietā zona:Komponentu atbalstam, montāžai un fiksācijai izmanto tradicionālos cietās PCB materiālus (piemēram, FR-4).
• Elastīgā zona:Izmanto elastīgus materiālus, piemēram, PI vai PET, ko var salocīt un salocīt, lai nodrošinātu vietas izkārtojumu un dinamiskus savienojumus.
• Integrēta struktūra:Cietais un lokanais apgabals ir stingri savienoti, izmantojot īpašu laminēšanas procesu, lai veidotu integrētu struktūru.

Cietās un lokanās shēmas galvenās priekšrocības

• Atbalsta trīsdimensiju telpas dizainu, ļaujot viegli izveidot sarežģītas struktūras un kompaktus izkārtojumus.
• Uzlabo izstrādājuma uzticamību, samazinot savienotāju un lodēšanas savienojumu skaitu, tādējādi samazinot bojājumu skaitu.
• ietaupa vietu un svaru, piemērots pārnēsājamām un ļoti integrētām ierīcēm.
• Atvieglo automatizētu montāžu un uzlabo ražošanas efektivitāti.

Cietās un elastīgās PCB izmantošanas jomas

• Plaša patēriņa elektronika, piemēram, viedtālruņi, planšetdatori un valkājamas ierīces.
• Medicīnas elektronika, kosmiskā aviācija un militārās iekārtas.
• Automobiļu elektronika, rūpnieciskā kontrole un augstas klases mērinstrumenti.
