trafaretu drukāšana efektīvai lodēšanas pastas uzklāšanai

Lodēšanas pastas drukāšana

Lodēšanas pastas drukāšanas kvalitāte tieši ietekmē turpmāko komponentu izvietojumu un lodēšanas savienojumu uzticamību, tāpēc tā ir ļoti svarīga elektronisko izstrādājumu vispārējai kvalitātei.

Darba princips

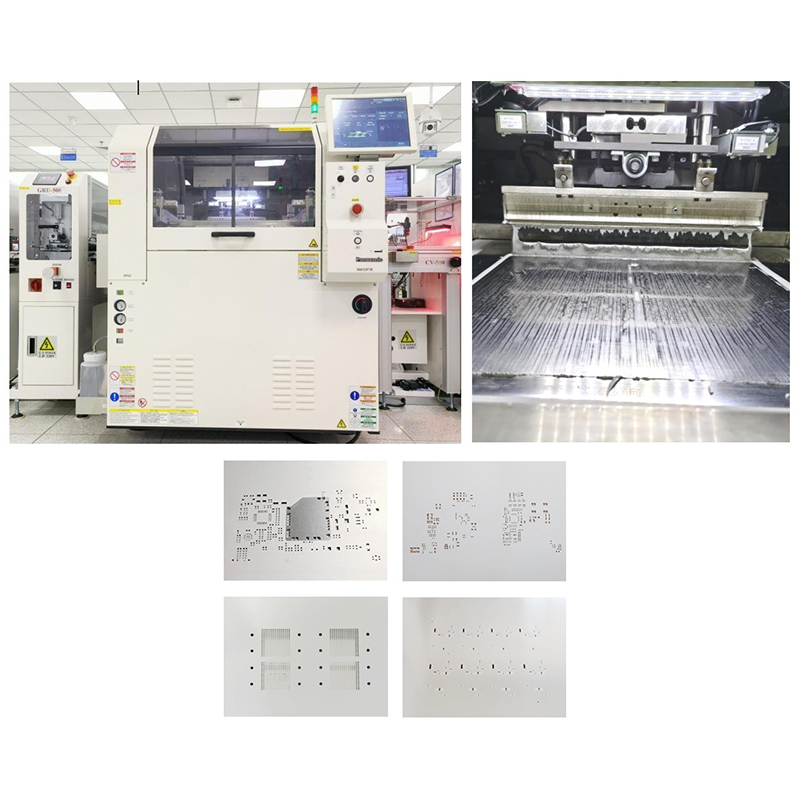

Lodēšanas pastas drukāšanai parasti izmanto automātisku vai manuālu printeri, lai izlīdzinātu trafaretu ar PCB. Lai vienmērīgi izkliedētu lodēšanas pastu pa trafareta virsmu, izmanto izspiedējgumiju. Lodēšanas pasta izplūst caur trafareta atverēm un tiek precīzi uzklāta uz PCB paliktņiem. Pēc trafareta noņemšanas lodēšanas pastas raksts paliek glīti uz PCB, sagatavojot to komponentu izvietošanai un atkārtotai lodēšanai.

Procesa posmi

1. Saskaņojiet trafaretu ar PCB, lai nodrošinātu, ka katrs atvērums precīzi atbilst padam.
2. Izmantojiet izspiedējlentu, lai vienmērīgi uzklātu lodēšanas pastu uz trafareta.
3. Lodējošā pasta caur trafareta atverēm tiek pārnesta uz PCB paliktņiem.
4. Noņemiet trafaretu un pārbaudiet lodēšanas pastas iespiešanas kvalitāti.

Svarīgums un priekšrocības

• Nodrošina vienmērīgu lodēšanas pastas izkliedi, uzlabojot lodēšanas savienojumu kvalitāti.
• Samazina tādus defektus kā lodēšanas tiltiņu veidošanās, nepietiekams lodmetāla daudzums un auksti lodēšanas savienojumi.
• Nodrošina augsta blīvuma un augstas precizitātes elektronisko izstrādājumu montāžu.
• Palielina ražošanas efektivitāti un izstrādājumu uzticamību.

Pielietojuma jomas

Lodēšanas pastas drukāšanu plaši izmanto mobilo tālruņu, datoru, sadzīves tehnikas, automobiļu elektronikas, medicīnas ierīču un rūpniecisko vadības sistēmu montāžā. Tas ir neaizstājams un būtisks solis mūsdienu elektronikas ražošanā.
