caur caurumiem

caur caurumiem savieno visus PCB slāņus.

caur caurumiem ir atveres, kas iespiežas visos PCB slāņos, ar atverēm abos galos. Tās parasti izmanto, lai savienotu shēmas slāņus starp slāņiem un izvietotu komponentu vadus, tradicionālajā PCB projektēšanā tās ir standarta caurumu tipa caurumi.

Apraksts

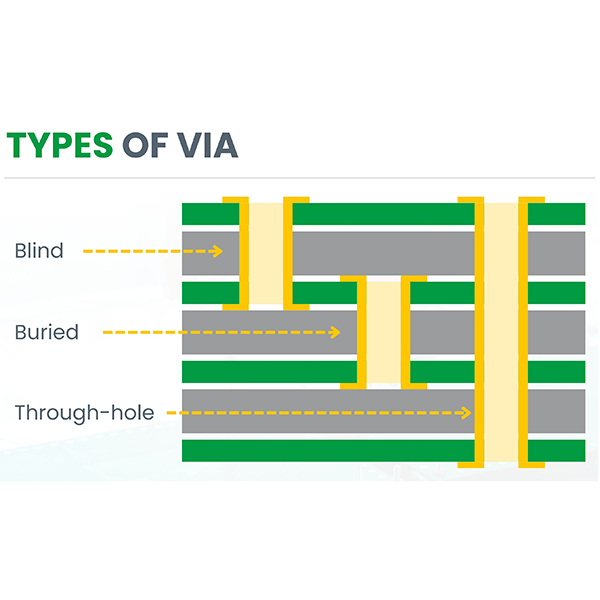

Caur caur caurumiemir izplatīts caurumu struktūras veids iespiedshēmu platēs. Tie ir caurumi, kas iziet no vienas PCB puses uz otru un tiek izmantoti, lai savienotu vadošās sliedes starp dažādiem plates slāņiem, kā arī kalpo kā montāžas punkti komponentu vadiem.

Galvenās iezīmes

  1. Iekļūst visos PCB slāņos, stiepjas no augšējā slāņa līdz apakšējam slānim, abiem galiem atrodoties uz PCB virsmas. Caurums ir pilnībā caurspīdīgs.
  2. Parasti izmanto, lai savienotu vadošās sliedes starp dažādiem shēmas plates slāņiem un montētu komponentu vadus.
  3. Izgatavo, izmantojot nobriedušus procesus, kas parasti ietver mehānisku urbšanu vai urbšanu ar lāzeru, kam seko metalizācija (galvanizācija), lai panāktu elektrisko nepārtrauktību.

Pielietojums

  1. Elektrisko savienojumu izveide starp PCB slāņiem.
  2. Ļauj lodēt tradicionālos caur caurumiem izvietotos komponentus (rezistori, kondensatori, integrālās shēmas u. c.), ievietojot tapas caurumos.
  3. Plaši izmanto dažādu tipu iespiedplātnēs, īpaši divpusējās un daudzslāņu platēs.

Priekšrocības

  1. Droši savienojumi ar stabilu un uzticamu elektrisko veiktspēju.
  2. Nobriedis ražošanas process, zemas izmaksas, piemērots masveida ražošanai.
  3. Atvieglo manuālo montāžu un apkopi.
