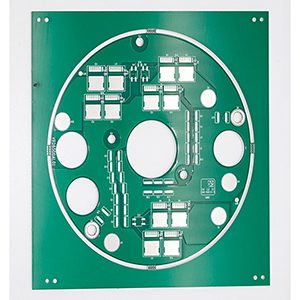

Kādi ir parastie materiāli, ko izmanto PCB shēmās?

PCB (Printed Circuit Board) ir mūsdienu elektronisko ierīču pamatkomponents. Tā kalpo ne tikai kā fizisks atbalsts elektroniskajiem komponentiem, bet arī kā galvenais nesējs elektriskajiem savstarpējiem savienojumiem un signālu pārraidei. Tāpat kāneironu tīklselektroniskajā pasaulē, PCB efektīvi un droši savieno dažādus komponentus, veidojot pilnīgu shēmu sistēmu.

Pamata materiāli

1. Fenola papīra substrāts:Tradicionālākais PCB pamatmateriāls, kas izgatavots no papīra, kurš piesūcināts ar fenolsveķiem. Tas nodrošina labu apstrādājamību un zemas izmaksas, bet tam ir slikta karstumizturība un dielektriskās īpašības. Tas ir piemērots tikai plaša patēriņa elektronikai un sadzīves tehnikai ar zemām elektriskās veiktspējas prasībām un maigā vidē.
2. Epoksīdsveķu stikla šķiedras substrāts (FR-4):Šobrīd visplašāk izmantotais, izgatavots no epoksīdsveķiem un stikla šķiedras auduma. Tam piemīt izcilas elektriskās īpašības, mehāniskā izturība, karstumizturība un ķīmiskā stabilitāte. FR-4 plaši izmanto vispārējās elektroniskās ierīcēs, piemēram, datoros, sakaru iekārtās un rūpnieciskās vadības sistēmās.
3. Poliimīda substrāts:Izolācijas slānim izmanto poliimīda plēvi, kas nodrošina ārkārtīgi augstu karstumizturību (nepārtraukta darba temperatūra virs 260 °C), lieliskas elektriskās īpašības, zemu mitruma absorbciju un labu mehānisko izturību. Galvenokārt tiek izmantots kosmiskās aviācijas, militārajā, automobiļu elektronikas un citās jomās ar augstu uzticamību un skarbiem vides apstākļiem, kā arī augstfrekvences shēmās, piemēram, mikroviļņu un RFID.
4. Alumīnija substrāts:Par pamatu izmanto alumīnija sakausējumu, ko pārklāj izolējošs dielektriskais slānis. Tam piemīt lieliska siltuma izkliedēšana, efektīvi risinot siltuma pārvaldības problēmas lieljaudas elektroniskajās ierīcēs. Tam piemīt arī laba mehāniskā izturība, elektromagnētiskā ekranēšana un zināma izturība pret koroziju. To parasti izmanto LED apgaismojumā, jaudas moduļos, automobiļu elektronikā, audioiekārtās un citos lietojumos, kur nepieciešama efektīva siltuma izkliedēšana.
5. Vara substrāts:Par pamatu izmanto augstas tīrības pakāpes varu ar kompozītu izolācijas slāni. Vara substrātiem ir izcila siltumvadītspēja, daudz augstāka nekā alumīnijam, un tie ir īpaši piemēroti lieljaudas un augstas temperatūras lietojumiem, piemēram, augstas spilgtuma gaismas diodēm, jaudas moduļiem, elektriskajiem transportlīdzekļiem un telekomunikāciju bāzes stacijām. Tiem ir arī augsta mehāniskā izturība un izturība pret koroziju, kas piemērota skarbām vides vidēm.
6. Speciālie substrāti:Augstas frekvences, ātrgaitas vai ļoti uzticamiem elektroniskiem izstrādājumiem tiek izmantoti arī augstas veiktspējas materiāli, piemēram, keramikas substrāti un PTFE (politetrafluoretilēns), lai izpildītu īpašas elektriskās un vides prasības.

Vara folija

Vara folija ir galvenais materiāls PCB vadošajam slānim, un to iedala divos veidos:

1. elektrolītiskā vara folija:Ražo ķīmiski, uz nerūsējošā tērauda rullīša uzklājot vienmērīgu vara plēvi un pēc tam to atdalot. Tā ir lēta, pieejama dažādos biezumos un izmēros, un ir galvenais vara folijas veids cietajām PCB.
2. Velmēta vara folija:Izgatavota, atkārtoti velmējot un atkausējot varu ar fizikālām metodēm. Tai piemīt augsta elastība, tāpēc tā ir īpaši piemērota elastīgām iespiedshēmām (FPC) un dinamiskā vidē. Tās gludā virsma un zemais rievojums ir ideāli piemērots augstfrekvenču un mikroviļņu lietojumiem, taču tā ir dārgāka, tai ir vājāka saķere ar substrātiem un ierobežots platums.

Izolācijas slānis

Izolācijas slānis atrodas starp vara foliju un pamatmateriālu, nodrošinot elektrisko izolāciju starp vadošajiem slāņiem un shēmas drošību. Galvenie materiāli ir šādi:

• epoksīdsveķi:Laba izolācija un saķere, zemas izmaksas, plaši izmantots lielākajā daļā PCB.
• Poliimīds:Izcila karstumizturība un elektriskās īpašības, ideāli piemērots augstas klases, augstfrekvences vai augstas temperatūras lietojumiem.

Aizsargslānis

1. Lodēšanas maska:Parasti zaļa, pārklāj plates virsmu, lai aizsargātu shēmu no īssavienojumiem, definē lodēšanas zonas, novērš lodēšanas tiltiņus un uzlabo lodēšanas precizitāti un plates uzticamību.
2. Sietspiedes slānis:Izmanto komponentu pozīciju, identifikatoru, brīdinājumu u.c. marķēšanai. Sietspiedes ekrāna slānis atvieglo montāžu un vēlāko apkopi, palīdzot inženieriem ātri identificēt komponentus un pēdas.

Virsmas apdare

Lai uzlabotu lodējamību, oksidācijas pretestību un uzticamību, parasti izmanto šādus virsmas apdares procesus.HASL(karstā gaisa lodēšanas izlīdzināšana),ENIG(bezniķeļa iegremdēšana zeltā),OSP(organiskais lodējamības konservants), uniegremdējot sudrabu, atkarībā no pielietojuma vajadzībām.

Lodēšana

1. Svina-cinija sakausējuma lodmetāls:Tas nodrošina labu vadītspēju, apstrādājamību, zemu kušanas temperatūru un spēcīgus lodēšanas savienojumus. Tomēr svina toksiskuma dēļ tā izmantošana samazinās par labu vides aizsardzībai.
2. Bezsvina lodmetāls:Tā kā kušanas temperatūra ir aptuveni 217 °C, tas nav toksisks un videi nekaitīgs, prasa stingrāku apstrādi un ir kļuvis par izplatītāko izvēli.

Vides un ilgtspējīgi materiāli

Arvien stingrāki kļūst vides aizsardzības noteikumi, tāpēc PCB ražošanā lielāks uzsvars tiek likts uz materiāliem, kas nesatur halogēnus, atbilst RoHS un ir pārstrādājami, veicinot zaļu un ilgtspējīgu attīstību elektronikas nozarē.

Pielietojuma jomas

Parastie PCB materiāli tiek plaši izmantotiplaša patēriņa elektronikā,sakaru ierīcēs,rūpnieciskās kontroles,automobiļu elektronika,medicīnas instrumenti,viedās mājas,LED apgaismojumsun citās jomās. Neatkarīgi no tā, vai tie paredzēti jaunu produktu prototipu izgatavošanai vai nelielas sērijas izmēģinājumu ražošanai, augstas kvalitātes PCB materiāli ir būtiski, lai nodrošinātu elektronisko produktu veiktspēju un uzticamību.
